一、用途结构及特点
       JBK系列机床控制变压器适用于交流50Hz~60Hz，输入电压不超过660V的电路中，作为各类机床、机械设备等一般电器的控制电源、局部照明及指示灯电源。
        本系列控制变压器是由其他系列变压器更新换代的产品，采用进口材料和先进工艺进行制造，具有工作可靠，耗能低，体积小，接线安全，适用性广等特点。

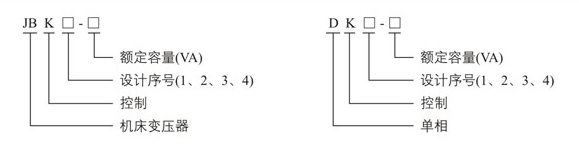

二、型号及其含义

三、外形及安装尺寸

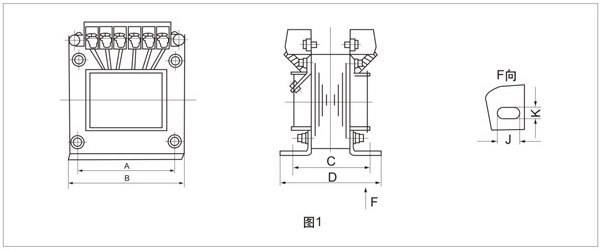

◆JBK1系列产品的外形及安装尺寸见图1

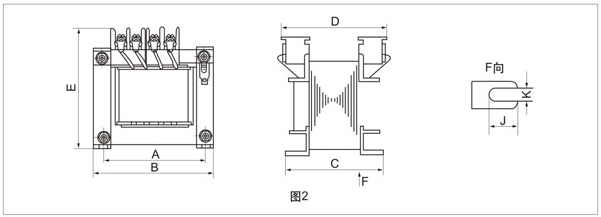

◆JBK2系列产品的外形及安装尺寸见图2及表1

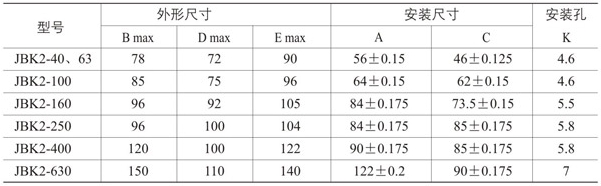

表1

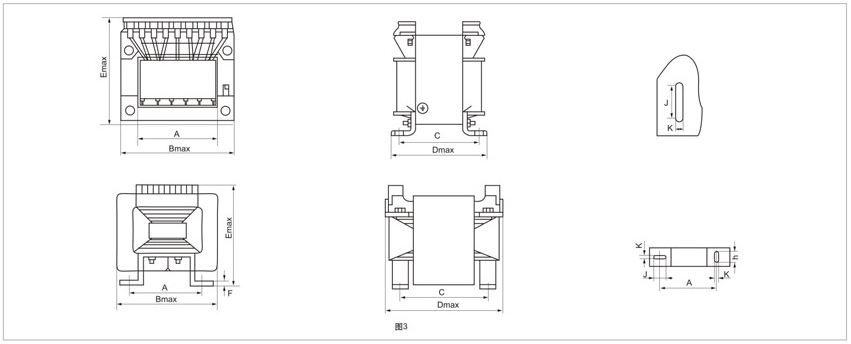

◆JBK3系列产品的外形及安装尺寸见图3及表2

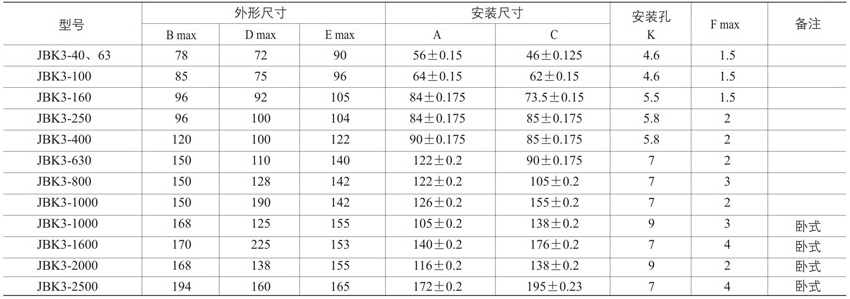

表2

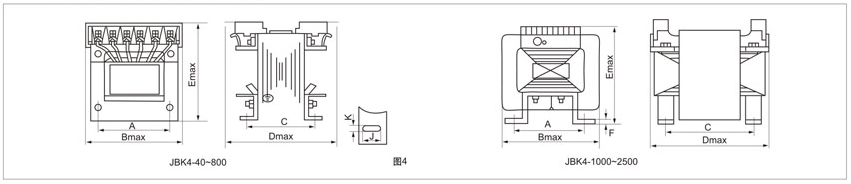

◆JBK4系列产品的外形及安装尺寸见图4及表3

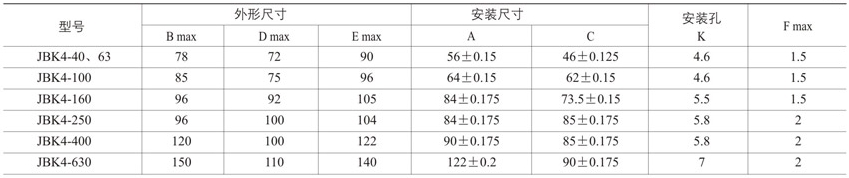

表3
