一、用途
        JBK5系列机床控制变压器时我公司引进德国90年代中期新型的变压器系列，在国内JBK3系列机床控制变压器基础上，经过多年为进一步吸收国外同类产品，并优选国外先进办法的接线端子结构、将端子与骨架合在一起，使防护等级提高到IP2LX,防止偶然触及电路。采用国内IT冷压接线端子，接线方式可以使用接线密集程度提高。
        变压器的硅钢片与硅钢片这间联接、硅钢片与底板联接均采用氩弧焊接工艺，形成一个整体，简洁明了。尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大提高了接地性能的可靠性，全面提高了产品质量，该产品符合VDE0550、IEC439、JB5555、GB5226等有关国际、国家标准，并荣获欧共体“CE”认证，美国“UL”认证。可与国外产品互换使用。
       JBK5系列机床控制变压器适用于交流50-60Hz，输入电压不超过500V，输入额定电压不超过220V，作为各行各业的机械设备，一般电器控制电源和工作、信号灯的电源之用。

二、型号及其含义

三、外形及安装尺寸

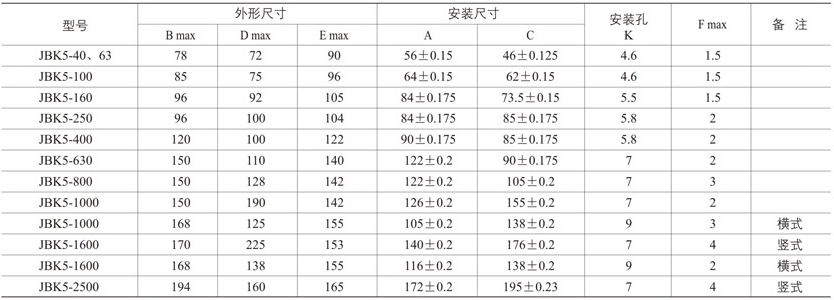

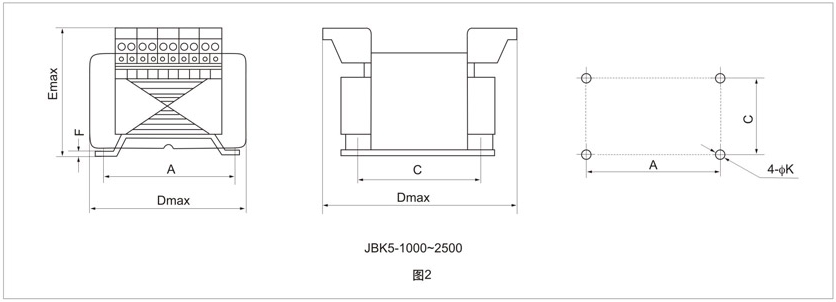

◆变压器的外形及安装尺寸见图1图2及表1


                                                                                                              表1

四、主要技术参数

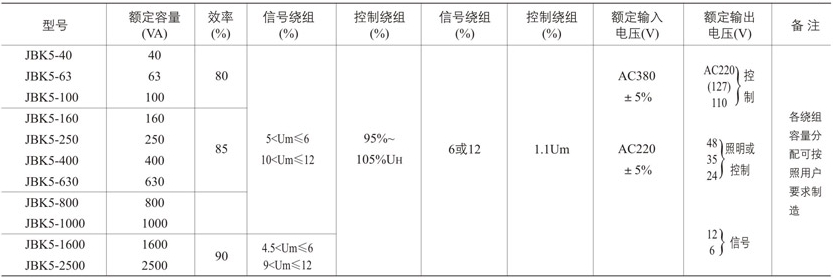

◆变压器的主要技术参数见表2
                                                                                                              表2
