产品概述 MNS系列开关柜是一种用标准模件组装的组合式低压开关柜,适用于交流50Hz或60Hz,额定工作电压660V及以下的供电系统用于发电、输电、配电、电能转换和电能消耗设备的控制。符合IEC439,VDE660第5部分和GB7251-87《低压成套开关设备》国家标准,ZBK36001-89《低压抽出式成套开关设备》专业标准。
技术参数 额定工作电压:380V 额定绝缘电压:660V 主母线(最大工作电流):5500A(IP00)、4700(IP30) 主线线短时耐受电流(1s):100kA(有效值) 主母线短时峰值电流:250kA(最大值) 垂直母线(最大工作电流):1000A 垂直母线短时峰值电流:标准型90kA(最大值);加强型130kA(最大值)
型号
产品结构 1.开关柜柜体基本结构是由C型型材装配而成,C型型材是E=25为模数安装孔的 钢板弯制而成,全部柜架及内部都作镀锌钝化处理,四周侧板、前后门板均 作喷塑处理。 2.开关柜分为:动力配电中心柜(PC),采用ME、F、DW17、M等断路器;电 动机控制中心(MCC),由大小抽屉组装而成;功率因数自动补偿柜。 3.PC柜内分为四个隔室:水平母线隔室、功能单元隔室、电缆隔室、控制回路 隔室;MCC柜分为三个隔室:水平母线隔室、功能单元隔室、电缆隔室,并 且有五种规格的抽屉:8E/4、8E/2、8E、16E、24E;每个抽屉作为一个独立 的功能单元,每个功能单元最大电缆为400A。 4.主母线在开关柜的后部,最多可配置两组主母线,分别安装在柜后上部或下 部,两组主母线规格可不同,可单独供电,也可并联供电。 5.柜内设有独立的PE接地系统和N中性导体,二者贯穿整个装置,柜体结构件全 部采用自攻螺钉连接,接地可靠,能通过一定的电流。 6.门与壳体均有可靠的接地措施以便接地,壳体及门的表面采用喷塑处理,防腐 性能良好。 7.抽屉单元有可靠的机械联锁装置,通过操作手柄控制,具有明显的合闸、分 闸、试验、抽出和隔离位置。

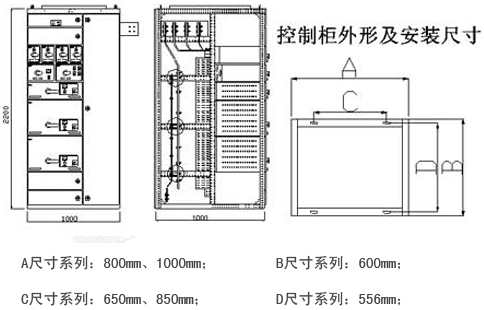

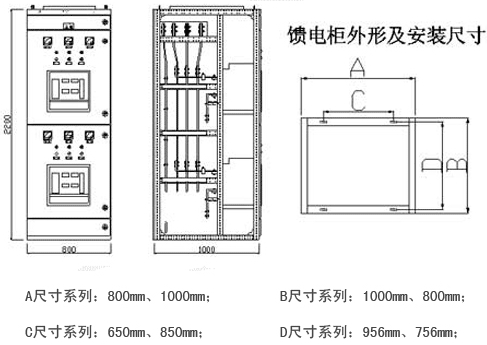

外形尺寸
|
