GZD(W)直流屏


产品概述
       GZD(W)直流屏采用高可靠性的高频开关电源或相控整流电源和智能微机监控系统,配有自动降压硅链,闪光断电器,绝缘监控系统等等。
整机具有结构紧凑、智能化程度高、维护方便、界面直观等优点。
       直流柜可实现智能充电,有级和无级调压、通过强大的微机监控功能,可实现对直流柜的全面自动操作和远程监控。W为带微机控制器型。

使用条件
1.海拔高度不超过2000m。
2.周围空气相对湿度不超过90%(相当于环境温度为20℃时)。
3.周围无导电、爆炸尘埃,无腐蚀金属和破坏绝缘的气体,无强电磁场干扰。
4.无剧烈振动和冲击,垂直倾度不超过5°。
5.交流电压幅值的持续波动范围不超过±10%。
6.交流电网频率波动范围不超过2%。

外形尺寸
1.充电屏:高*宽*深2200*800*600(推荐尺寸)
2.馈电屏:高*宽*深2200*800*600(推荐尺寸)
3.蓄电池的尺寸可根据用户要求和所选蓄电池的容量而定。

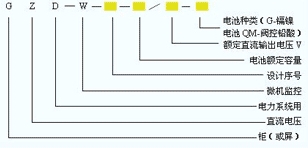

符号与含义

主要技术指标
1.额定输入交流电压:380±10%三相线制
2.频率:50Hz±1Hz
3.额定直流输出电压:110V、220V
4.额定直流输出电流:10、20、30、40、50、60、80、100、160、200、300A
5.铅酸电池适用范围:50、100、200、300、400、500、600、800、1000、
   1600、2000、3000Ah
6.镉镍电池适用范围:4、8、10、20、40、65、75、100、150、220、300Ah
7.自动稳压范围:为额定直流输出电压的90-130%(允许电流变化范围为额定输
   出电流0-100%)
8.稳压精度:≤±1%
9.自动稳流范围:为额定直流输出电压的3-100%(允许电压变化范围为额定输
   出电压90-130%)
10.稳流精度:≤±2%波纹系数:≤±2%
11.绝缘电阻(控制母线和动力母线与地之间):≥10M
12.噪音:≤60dB

订货须知
1.必须说明设备使用的场合及用途。
2.订货时提出设备名称、型号、规格。
3.订货时提出设备的额定电压、蓄电池型号、容量及数量。
4.有特殊使用环境及其他技术要求时,请与我工厂技术部门协商签订技术协议。
