产品概述
       XGN2-12箱型固定式交流金属封闭开关设备，用于额定电压为3.6～12KV，三相交流50Hz，额定630～3150A的电流系统中，作为接受与分配电能之用，特别适用于频繁操作的场合。其母线系统为电母线、可派生出单母线带旁路和双母线系统。
       本开关柜符合国家标冷GB3906《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有完善的防误操作功能。
       本开关柜的主开关采用ZN28A-12系列、ZN28-12系列和ZN□-12(VH)等真空断路器。
       隔离开关采用GN30-12旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。

使用条件
环境温度：上限+40℃，下限-25℃；
海拔高度：不超过1000m（超过1000m时可与我公司技术部协商生产）；
相对湿度：日平均值不大于95%，月平均值不大于90%；
地震烈度不超过8度；
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合；
当使用条件超出上述范围时，应由用户与我公司协商确定允许范围技术措施。

符号命名

主要技术参数

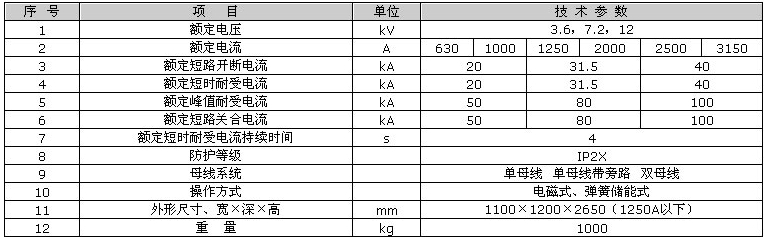

1.开关柜的技术数据见表1                                        表1

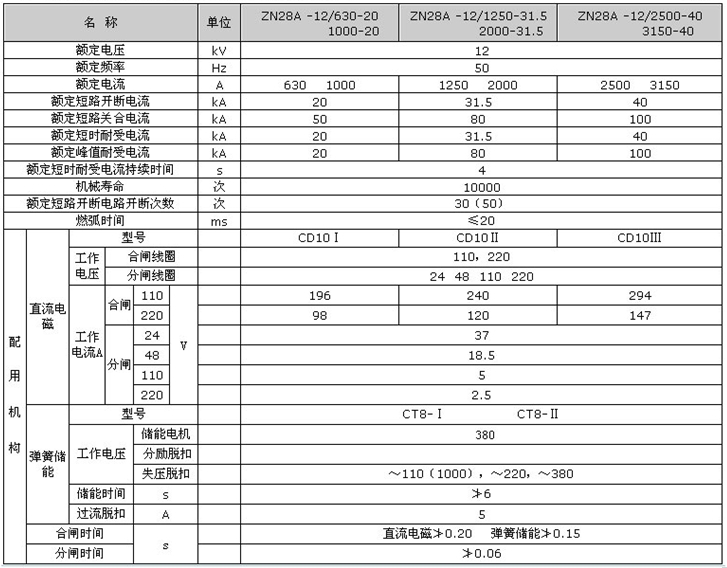

2.ZN28A-12系列真空断路器及操作机构技术参数见表2、3、4           表2

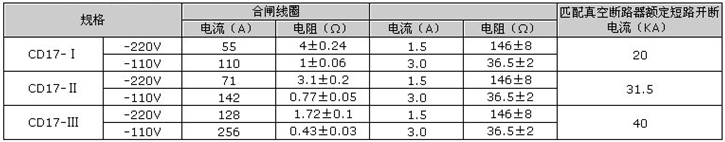

CD17机构主要技术数据表                                         表3

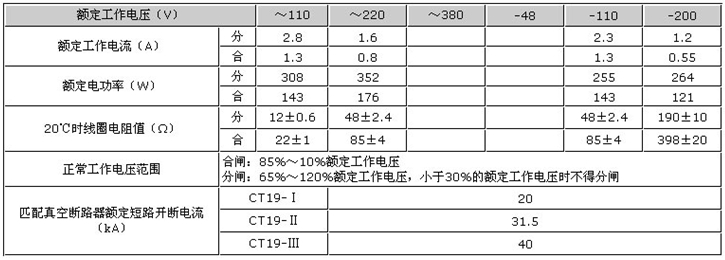

CD17机构分、合闸电磁铁技术数据表                               表4

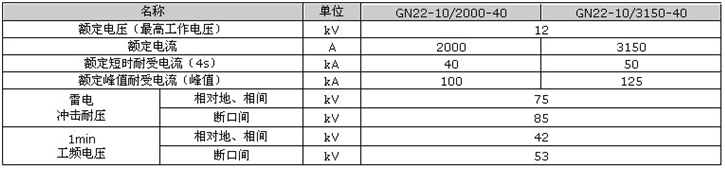

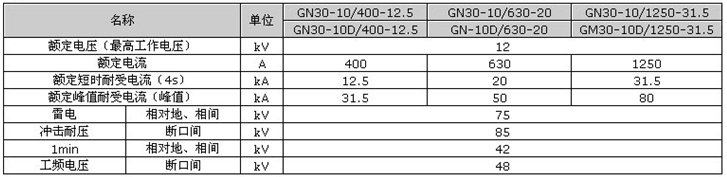

3.隔离开关的技术参数见表5、表6                                 表5

                                                             表6

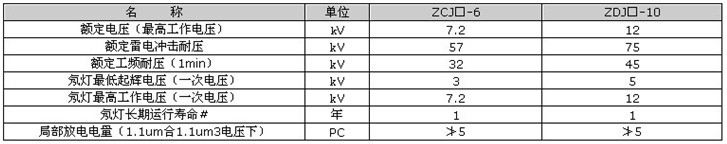

4.电压监视装置技术数据见表7                                    表7
