KYN28A-12铠装型移开式交流金属封闭开关设备


产品概述
       KYN28A-12(GZS1)铠装型移开式交流金属封闭开关设备系三相交流50Hz的户内成套配电装置,用于接受和分配3.6~12KV的网络电能并对电路实行控制保护及监测。本开关柜能满足GB3906、DL404、IEC-298等标准要求,并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔,即简称的“五防”功能。它既能配用ZN63(VS)真空断路器,也可配置进口VD4真空断路器。

使用条件
环境温度:上限+40℃,下限-10℃;
海拔高度:不超过1000m;
相对湿度:日平均值不大于95%,月平均值不大于90%;
地震烈度不超过8度;
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合;
当使用条件超出上述范围时,应由用户与我公司协商确定允许范围技术措施。

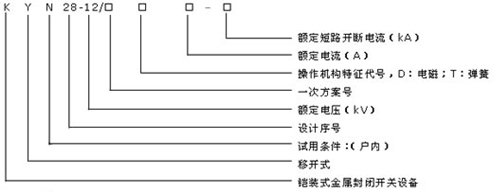

符号含义

技术参数

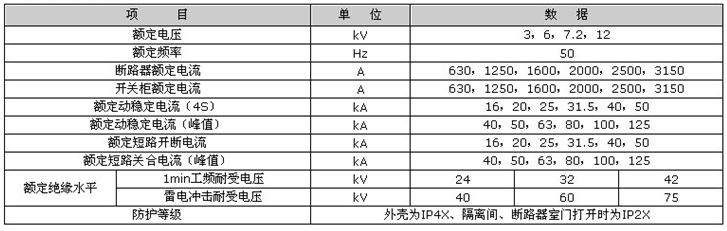

1.开关设备技术参数

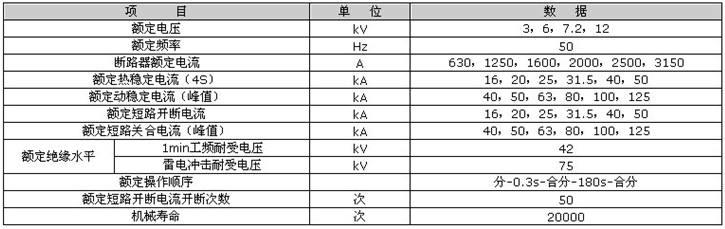

2.VD4、VS1-12真空断路器技术参数

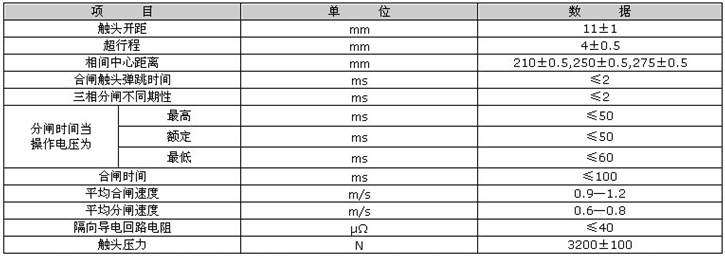

3.VD4、VS1-12真空断路器机械特性

      当断路器用于控制3~10KV电动机时,若起动电流小于600A,必须加金属氧化锌避雷器,其具体要求由用户与我公司协商:当断路器用于开断电容器组时,电容器组的额定电流不应大于断路器额定电流的80%。

4.操作机构技术参数

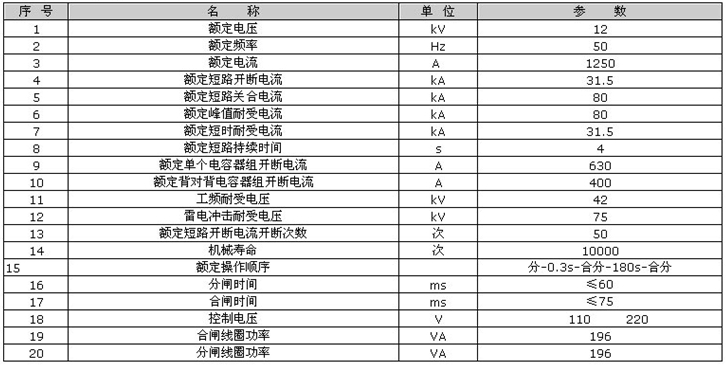

5.ZN□-12(VHI)真空断路器主要技术参数
